Abverkauf ACV 2-DIN Kit mit Fach Skoda/VW Klavierlack 40Pin i-dapter

Radioblende 2-DIN mit Fach mit Radioanschlusskit i-dapter Skoda / VW
acv Premiumqualität
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock VW Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(m)(Set) > DIN(m)
blau: +12V Antennenremote
Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren
Anschluss i-dapter :
lila/weiß: +12V Rückfahrsignal
Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren
Anschluss i-dapter :
lila/weiß: +12V Rückfahrsignal
Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang
Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:
Lenkradfernbedienung Track vor drücken und halten
Alternativ mit Artikel: 43x-remote
Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör:
i-dapter Zubehör Fernbedienung > Interfaceeinstellung > Artikel: 43x-remote
Fahrzeuge mit weißem OEM FIS Menüanzeige Kombiinstrument
Fahrzeuge mit / ohne OEM Soundsystem
Fahrzeuge Skoda:
Skoda OEM Radioblende ausstattungsabhängig erforderlich
Fahrzeuge VW Caravelle / VW Multivan / VW T5 Transporter mit Soundsystem:
Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26
Fahrzeuge mit OEM Rückfahrkamerasystem.
Rückfahrkamera Interface Seat/Skoda/VW OEM HIGH: 771324-1032
Rückfahrkamera Interface Seat/Skoda/VW OEM LOW: 771324-1036
Gerätemontage:
Geräte mit 2-DIN Body > ohne Ablagefach
Monitorgeräte mit 1-DIN Body modular > mit Ablagefach
Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
Verlassen der Anzeige > über Fahrzeug PDC-Taste
+12V Rückfahrsignal wird ab 3 km/h abgeschaltet
Kamarabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:
Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Skoda
Skoda Octavia (1Z) 01/2009 – 03/2013*
Skoda Rapid (NH) 10/2012 – 04/2015**
Skoda Roomster (5J) 06/2010 – 02/2015
Skoda Superb (3T) 07/2008 – 05/2013***
Skoda Yeti (5L) 08/2009 – 10/2013****
VW
VW Caravelle (7H) 09/2009 – 05/2015
VW CC (3C/35) 02/2012 – 08/2016
VW Eos (1F) 10/2010 – 04/2015
VW Golf VI (1K) 11/2008 – 12/2012
VW Golf VI (1KM) 11/2009 – 04/2013
VW Golf VI (1K) 06/2011 – 07/2016
VW Golf VI Plus (1KP) 03/2009 – 01/2014
VW Multivan (7H) 09/2009 – 05/2015
VW Passat B7 (3C/362) 11/2010 – 10/2014
VW Polo V (6R) 06/2009 – 01/2014
VW Scirocco III (13) 08/2008 – 04/2014
VW Sharan II (7N) 08/2010 – 04/2015
VW T5 Transporter (7H) 09/2009 – 05/2015
VW Tiguan I (5N) 06/2011 – 04/2016
VW Touran (1T) 08/2010 – 04/2015
Farbe: schwarz
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Relais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
Visualisierung Klimatronik
Visualisierung optische PDC
OEM Soundsystem Einstellungen
*Fahrzeuge mit Amundsen / Columbus / Nexus OEM Navigation kompatibel
*Fahrzeuge mit Bolero / Swing OEm Gerät > Skoda OEM Navigation Blende Artikelnummer: ausstattungsabhängig
**Fahrzeuge ohne OEM Navigation > Skoda OEM Blende Artikelnummer: 5JA858 415 9B9
***Fahrzeuge mit Amundsen / Columbus OEM Navigation kompatibel
***Fahrzeuge ohne OEM Navigation > Skoda OEM Blende Skoda Artikelnummer: 5L0858069L1 QB
****Fahrzeuge mit integriertem OEM Gerät ohne Zierrahmen > Skoda OEM Blende Artikelnummer: 5L0858069L1 QB

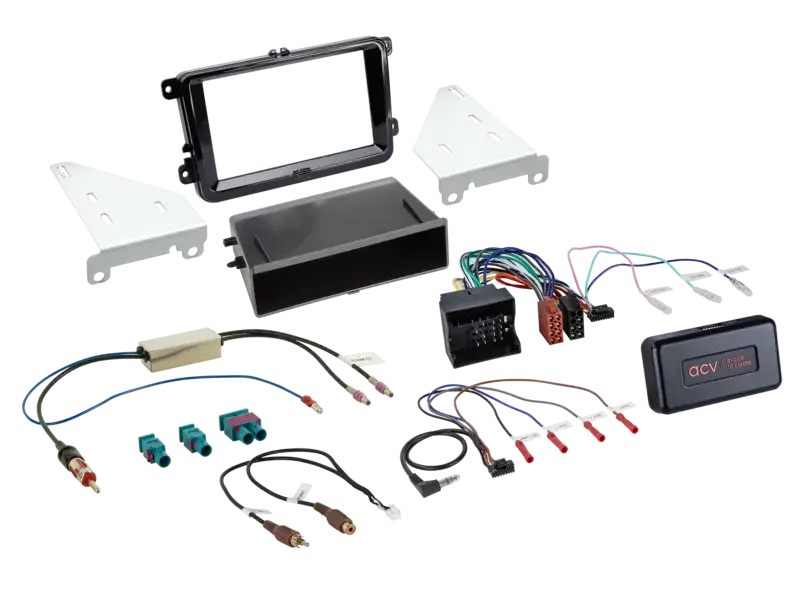

Lieferumfang:
2-DIN Radioblende mit Fach Seat/Skoda/VW Klavierlack schwarz > Artikel: 281320-30-2
i-dapter Skoda/VW Fahrzeuge 40Pin Quadlock Multilead > Artikel: 43xvw01
Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-70-1-0
Optional:
Ablagefach INBAY® für 2-DIN Blenden schraubbar 5W: 241000-10-1
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
