ACV 2-DIN Kit Dacia/Fiat/Nissan/Opel/Renault schwarz LFB/Antenne Beliebt

Radioblende 2-DIN mit Radioanschlusskit Lenkradfernbedienung Dacia / Fiat / Nissan / Opel / Renault
acv Premiumqualität
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
analog
Anschluss: 12 Pin / 24 Pin / 6 Pin Dacia Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(m )> DIN(m)
Codierung / Führung grauer Werksstecker mit Werkstattmitteln anpassen wenn notwendig
Fahrzeuge mit OEM Navigation
Fahrzeuge mit 2-DIN OEM Gerät
Fahrzeugen mit Radiovorbereitung > OEM Blende für Fahrzeuge mit OEM Navigation erforderlich
Fahrzeuge mit 1-DIN OEM Gerät > OEM Blende für Fahrzeuge mit OEM Navigation erforderlich
Fahrezeuge Dacia mit Media Nav / Media Nav Evo OEM Navigation
Fahrezeuge Dacia 2017> mit Visteon RO13-X07 OEM Gerät ohne CAN Bus:
LFB Dacia/Fiat/Opel/Nissan/Renault 20Pin/32Pin Nissan > Artikel: 42xvx007
Fahrzeuge Opel mit Navi 50 Intellilink OEM Navigation mit Front USB/AUX
Fahrzeuge Opel ohne Navi 80 Intellilink OEM Navigation
Fahrzeuge Renault ohne R-Link OEM Navigation Silverbox
Fahrzeuge 2018>:
rot +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert > wenn notwendig
Fahrzeuge 2018>:
Interface rot +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert > wenn notwendig
Fahrzeuge mit OEM Navigation / OEM Rückfahrkamera:
24 Pin Stecker vor Installation auf richtige Belegung durch Messen mit Werksgerät prüfen
Pin 9: +6V Speisespannung OEM Kamera
Pin 21: Masse GND OEM Kamera
Pin 10: Video +
Pin 22: Video –
Spannungswandler +6V Speisespannung OEM Kamera:
Spannungswandler 12 Volt > 6 Volt 1,5A max. > Artikel: 30.3520-04
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Dacia
Dacia Dokker (SD) 12/2012 – 11/2020
Dacia Dokker Stepway (SD) 11/2014 – 11/2020
Dacia Duster (SD/SR Facelift) 11/2013 – 07/2021
Dacia Lodgy (SD) 06/2012 – 06/2021
Dacia Lodgy Stepway (SD) 11/2014 – 06/2021
Dacia Logan MCV (SD) 07/2013 – 09/2020
Dacia Sandero (SD) 01/2013 – 09/2020
Dacia Sandero Stepway (SD) 01/2013 – 09/2020
Fiat
Fiat Talento (ZAF 296) 07/2016 – 10/2021*
Nissan
Nissan NV300 (J4) 11/2016 – 05/2021*
Opel
Opel Movano (X62) 06/2013 – 09/2019**
Opel Vivaro B (X82) 06/2014 – 01/2019**
Renault
Renault Capture (R) 06/2013 – 12/2019****
Renault Master (M) 09/2014 – 09/2019***
Renault Master Z.E. (M) 09/2018 – 06/2020***
Renault Trafic III (E82/F82) 09/2014 – 04/2021***
Farbe: schwarz
Einbauausschnitt Radiodisplay: 172mm x 98,5mm
Optional:
Ablagefach für 2-DIN Blenden kurze Version: 271000-10
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
Lenkradfernbedienung
*Fahrzeuge mit OEM Navigation
**Fahrzeuge mit CD 18BT OEM Gerät / NAVI 50 INTELLILINK OEM Navigation
***Fahrzeuge mit Connect R & GO OEM Gerät / MEDIA-NAV OEM Navigation
****OEM Geräteträger unten anpassen / entfernen

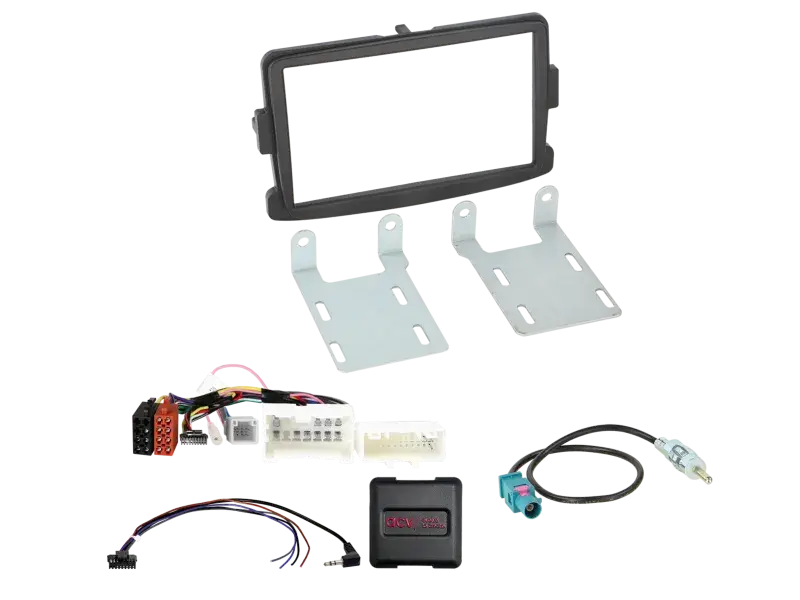

Lieferumfang:
2-DIN Radioblende Dacia/Fiat/Nissan/Opel/Renault schwarz > Artikel: 381250-14-1
LFB diverse Fahrzeuge 12Pin/24 Pin/6Pin Multilead lose > Artikel: 42xvx006-0
Antennenadapter Fakra(m)>DIN(m) passiv lose > Artikel: 1524-01-0
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
