ACV 2-DIN Kit Mercedes Vito 2014-2024 ISO LFB/Antenne passiv Jetzt Kaufen

Radioblende 2-DIN mit Radioanschlusskit Lenkradfernbedienung Mercedes
acv Premiumqualität
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
CAN Bus
Anschluss: ISO Mercedes Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(m) > DIN(m)
Dipschalterstellung für Nachrüstgerät prüfen
Fahrzeuge mit +12V Dauerstromabschaltung Klemme 30:
Anschluss +12V Dauerstrom Klemme30 Batterie abgesichert
Fahrzeuge ohne Lenkradfernbedienungsfunktionen:
Fahrzeug auf Audio 15 OEM Gerät codieren wenn möglich
CAN Bus Anschluss und ISO Stecker Belegung vor Installation überprüfen:
Fehlanschluss beschädigt das Interface
ISO Stecker mit Belegung nicht kompatibel:
Pin 7: +12V Zündungsstrom Klemme 15
Pin 6: +12V Beleuchtung Klemme 58
CAN Bus Anschluss > CAN Bus Verteiler / Klimatronik
Diagnose LED:
blau blinken > CAN Bus Suche
blau konstant > CAN Bus aktiv
rot > +12V Zündungsstrom aktiv
Für folgende Fahrzeuge geeignet:
Mercedes Vito (W447) 10/2014 – 02/2019
Mercedes Vito (W447) 05/2019 – 01/2024
Farbe: schwarz
Einbauausschnitt Radiodisplay: 172mm x 98,5mm
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rosa: +12V Zündung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiß: +12V Rückwärtssignal 1,5A max.
gelb/grün gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung

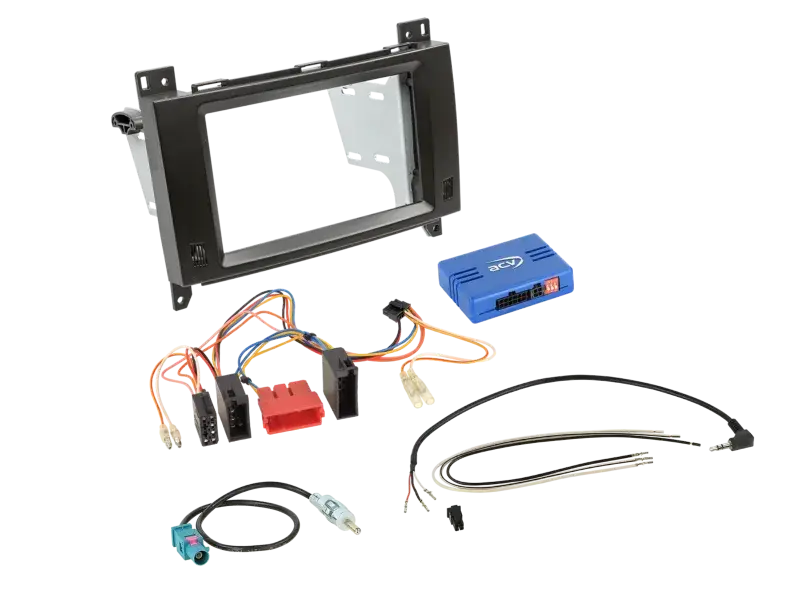

Lieferumfang:
2-DIN Radioblende Mercedes diverse Fahrzeuge schwarz > Artikel: 381190-37-1
LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO lose > Artikel: 42a-1190-001-0
LFB Kabel 42a/42cx401 > Multilead diverse Geräte > Artikel: 42arc100
Antennenadapter Fakra(m)>DIN(m) passiv lose > Artikel: 1524-01-0
Optional:
Ablagefach für 2-DIN Radioblenden schraubbar > Artikel: 271000-10
Ablagefach INBAY® für 2-DIN Radioblenden Schraubbefestigung > Artikel: 241000-10-1
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
