ACV 2-DIN Kit mit Fach Skoda/VW schwarz 40Pin/52Pin i-dapter Neu Im Sortiment

Radioblende 2-ISO mit Fach und Radioanschlusskit i-dapter Skoda / VW
acv Premiumqualität
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock VAG Stecker
Anschluss: 52 Pin Quadlock VAG Stecker > 40 Pin Quadlock VAG Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne Fakra(m)(Set) > DIN(m)
blau: +12V Antennenremote
Rückfahrkameraeingang im Nachrüstgerätemenü aktivieren und konfigurieren
Anschluss i-dapter :
lila/weiß: +12V Rückfahrsignal
Cinch(m) ocker: Rückfahrkameraeingang Nachrüstgerät
Visualisierung i-adapter Einstellungen > Nachrüstgerät Rückfahrkameraeingang
Visualisierung OPS > Nachrüstgerät Rückfahrkameraeingang
Visualisierung Klimatronik > Nachrüstgerät Rückfahrkameraeingang
Kamerabild oder i-dapter-Einstellungen und Visualisierung nicht verfügbar:
Anschluss eines zusätzlichen Massekontakts Cinch-Außenleiter am Kameraanschluss und Geräteanschluss
Fahrzeuge mit Lenkradfernbedienung Einstellungen i-dapter:
Lenkradfernbedienung Track vor drücken und halten
Alternativ mit Artikel: 43x-remote
Fahrzeuge ohne Lenkradfernbedienung Einstellungen i-dapter erforderliches Zubehör:
i-dapter Zubehör Fernbedienung > Interfaceeinstellung > Artikel: 43x-remote
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Fahrzeuge mit 40 Pin Quadlock:
Fahrzeuge mit weißem OEM FIS Menüanzeige Kombiinstrument
Fahrzeuge mit / ohne OEM Soundsystem
Fahrzeuge VW Caravelle / VW Multivan / VW T5 mit OEM Soundsystem:
Aktivsystemadapter VW T5/Touareg Quadlock MQS-Einsatz > Artikel: 13-1424-26
Fahrzeuge mit OEM Rückfahrkamera:
Rückfahrkamera Interface Seat/Skoda/VW OEM HIGH > Artikel: 771324-1032
Rückfahrkamera Interface Seat/Skoda/VW OEM LOW > Artikel: 771324-1036
Fahrzeuge mit Parkassistenz und Front-PDC > nach dem Fahrzeugstart wird der Front-PDC angezeigt
Verlassen der Anzeige > über Fahrzeug PDC-Taste
+12V Rückfahrsignal wird ab 3 km/h abgeschaltet
Fahrzeuge Skoda:
mit Audience / Stream OEM Gerät
mit Amundson / Columbus OEM Navigation
ohne Technisat OEM Gerät
Fahrzeuge VW:
Fahrzeuge mit RCD310 / RCD500 / RCD510 OEM Gerät
Fahrzeuge mit RNS315 / RNS510 OEM Navigation
Fahrzeuge ohne RCD320 OEM Gerät mit ISO Steckern
Fahrzeuge mit 52 Pin Quadlock:
Fahrzeuge mit MIB-PQ Plattform
Speisespannung OEM Antenne vor Intsallation mit OEM Gerät prüfen:
Fahrzeuge mit +12V Speisespannung OEM Antenne
Fahrzeuge mit 8,5V Speisespannung OEM Antenne:
Antennenadapter Fakra(m)(doppelt)>DIN(m) 8,5V > Artikel: 1524-29
Fahrzeuge ohne OEM Soundsystem
Fahrzeuge VW Beetle mit Composition Media Dynaudio OEM Soundsystem unterstützt
Fahrzeuge VW Beetle mit Fender OEM Soundsystem nicht unterstützt
E-Call nicht unterstützt
Fahrzeuge mit E-Call:
E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28
Nicht für Fahrzeuge mit:
mit OEM MOST Soundsystem
mit Radiovorbereitung
ohne jegliche Vorrüstung ab Werk > Lenkradfernbedienung / Lautsprecher / Radio
Abhängig der OEM Fahrzeugausstattung und Software:
Nicht alle Fahrzeugeinstellungen werden unterstützt
Nicht alle Fahrzeugfunktionen werden unterstützt
Nicht alle Fahrzeuginformationen werden visualisiert
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Radioblende:
Fahrzeuge Skoda:
Skoda OEM Radioblende erforderlich*/**/***/****
1-DIN Monitorgeräte modular > Montage mit Ablagefach
2-DIN Geräte > Montage ohne Ablagefach
2-DIN Einbauausschnitt Radiodisplay: 172mm x 98,5mm
Für folgende Fahrzeuge geeignet:
Skoda
Skoda Octavia (1Z) 01/2009 – 03/2013*
Skoda Rapid (NH) 10/2012 – 04/2015**
Skoda Rapid (NH) 04/2015 – 05/2017**
Skoda Rapid (NH) 05/2017 – 02/2019**
Skoda Roomster (5J) 06/2010 – 02/2015
Skoda Superb (3T) 07/2008 – 05/2013***
Skoda Superb (3T) 06/2013 – 05/2015***
Skoda Yeti (5L) 08/2009 – 10/2013****
Skoda Yeti (5L) 10/2013 – 07/2017****
VW
VW Caddy IV (DU) 06/2015 – 09/2020
VW Caravelle (7H) 09/2009 – 05/2015
VW CC (3C/35) 02/2012 – 08/2016
VW EOS (1F) 10/2010 – 04/2015
VW Golf VI (1K) 11/2008 – 09/2012
VW Golf VI (1KM) 11/2009 – 04/2013
VW Golf VI Plus (1KP) 03/2009 – 01/2014
VW Multivan (7H) 09/2009 – 05/2015
VW Passat B7 (3C/362) 11/2010 – 10/2014
VW Polo V (6R) 06/2009 – 01/2014
VW Scirocco III (13) 08/2008 – 04/2014
VW Sharan II (7N) 08/2010 – 04/2015
VW Sharan II (7N) 07/2015 – 10/2021
VW Tiguan I (5N) 06/2011 – 04/2016
VW Touran I (1T) 08/2010 – 04/2015
VW T5 Transporter (7H) 09/2009 – 05/2015
VW T6 (7HC) 07/2015 – 08/2019*****
Farbe: schwarz
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rot: +12V Zündung Klemme 15
orange: +12V Beleuchtung Klemme 58
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
Belastbarkeit Ausgänge: 250 mA max.
Strombedarf größer 250 mA:
1 Relais Spulenwiderstand 75 Ohm min.
2 Ralais Spulenwiderstand 150 Ohm min.
Lenkradfernbedienung
Visualisierung Klimatronik
Visualisierung optische PDC
OEM Soundsystem Einstellungen
*Fahrzeuge mit Bolero / Swing OEM Gerät > Skoda OEM Navigation Blende Artikelnummer: ausstattungsabhängig
**Skoda OEM Blende > Skoda Artikelnummer: 5JA858 415 9B9
***Fahrzeuge mit Amundsen / Columbus OEM Navigation
***Fahrzeuge mit Bolero / Swing OEM Gerät > Skoda OEM Navigation Blende Artikelnummer: 3TO8580691QB
****Skoda OEM Blende > Skoda Artikelnummer: 5L0858069L1 QB
*****OEM Geräteabdeckung im mittleren Bereich mit Werkstattmitteln anpassen

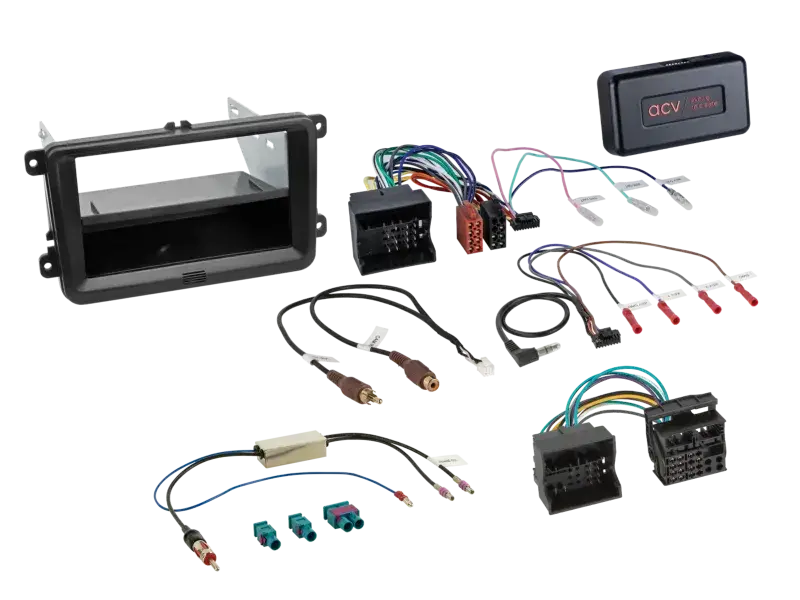

Lieferumfang:
2-DIN Radioblende mit Fach Seat/Skoda/VW schwarz > Artikel: 281320-30-1
i-dapter Skoda/VW Fahrzeuge 40Pin Quadlock Multilead: 43xvw01
Antennenadapter Fakra(m)(Set)>DIN(m) 12V Phantom LEONI lose > Artikel: 1524-70-1-0
Optional:
Ablagefach INBAY® für 2-DIN Radioblenden Schraubbefestigung > Artikel: 241000-10-1
2-DIN Radioblende INBAY® Seat/Skoda/VW schwarz > Artikel: 241320-30-1
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
