ACV 2-DIN Kit Opel Fahrzeuge schwarz LFB analog/Antenne Nur Heute

Radioblende 2-DIN mit Radioanschlusskit Lenkradfernbedienung Opel
acv Pro-Qualität
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Je nach Ausstattung des Fahrzeugs sind alle zum Betrieb des Nachrüstgeräts und zur Wiederherstellung von Fahrzeugfunktionen erforderlichen Adapter und Interfaces im Lieferumfang enthalten.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
In einigen Fällen werden nicht alle Fahrzeugfunktionen unterstützt.
Zum Beispiel Trailer Assist, E Call oder andere Fahrassistenz Systeme.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
analog
Anschluss: ISO
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
Anschluss: OEM Antenne ISO(m) > DIN(m)
Radioblende mit 2-ISO Einbausatz
Fahrzeuge mit Lenkradfernbedienungsanschluss Stromstecker A Pin 2
Fahrzeuge mit Delco / Delphi / Grundig / Philips 1-DIN OEM Gerät
Fahrzeuge mit CCR2006 / CAR2003 / CAR2004 / CDR2005 OEM Gerät
Fahrzeugeinstellungen nicht unterstützt
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Opel Agila A (H00) 08/2000 – 06/2003
Opel Agila A (H00) 06/2003 – 10/2007
Opel Agila (H-B) 04/2008 – 12/2014
Opel Combo (C) 10/2001 – 09/2011
Opel Corsa C (X01) 10/2000 – 07/2003
Opel Corsa C (X01) 07/2003 – 10/2006
Opel Meriva A (X01) 02/2003 – 11/2005
Opel Meriva A (X01) 11/2005 – 03/2010
Opel Omega B (V94) 08/1999 – 11/2003
Opel Signum (Z03) 01/2003 – 08/2005
Opel Signum (Z03) 09/2005 – 08/2008
Opel Tigra Twin Top (X-C) 07/2004 – 11/2009
Opel Vectra C (Z02) 01/2002 – 08/2005
Opel Vectra C (Z02) 09/2005 – 09/2008
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
Lenkradfernbedienung
Farbe: schwarz
Einbauausschnitt Radiodisplay: 173mm x 98,5mm
Optional:
Ablagefach für 2-DIN Radioblenden 2 teilig > Artikel: 271000-06

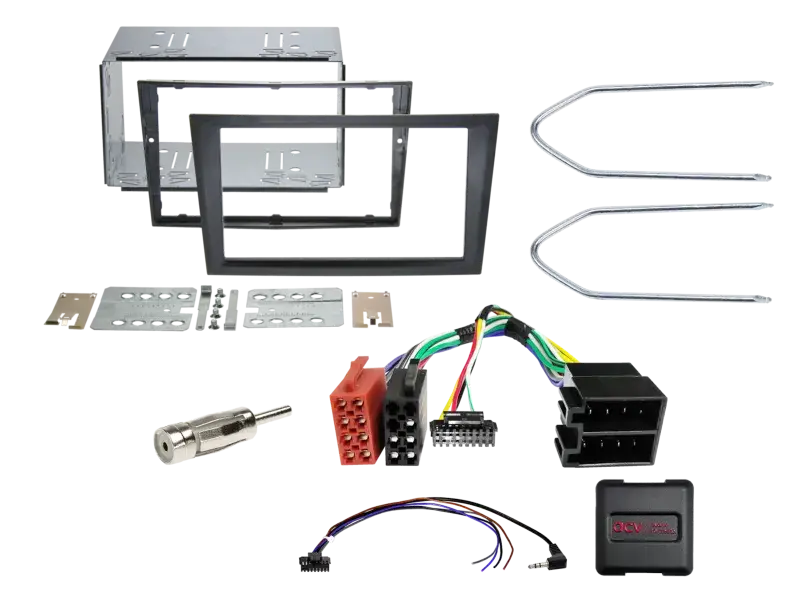

Lieferumfang:
2-DIN Radioblende Opel/Renault/Subaru/Suzuki schwarz > Artikel: 381230-26-1
LFB Opel diverse Fahrzeuge ISO Multilead lose > Artikel: 42xvx001-0
Antennenadapter ISO(f)>DIN(m) lose > Artikel: 1500-00-0
2x Entriegelungsbügel ISO (1 x) lose > Artikel: 1703-00-0
Cockpitfarbe in folgenden Fahrzeugen und Ausstattungen:
Opel Agila A (H00) 08/2000 – 06/2003
Opel Agila A (H00) 06/2003 – 10/2007
(Agila – Cosmo – Edition)
Opel Combo (C) 10/2001 – 09/2011
(Combo – Tour)
Opel Corsa C (X01) 10/2000 – 07/2003
Opel Corsa C (X01) 07/2003 – 10/2006
(Corsa – Comfort – Cool – Eco – Elegance – Enjoy – Fresh – Njoy – Van)
Opel Omega B (V94) 08/1999 – 11/2003
(Omega – Club – Design Edition – Edition – Edition 2000 – Elegance – Executive – Executive Edition – Selection – Sport)
Opel Vivaro A (X83) 09/2006 – 01/2011
(Vivaro – Life Cosmo -Life Edition – Tour – Tour Cosmo)
Farbe: schwarz
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
