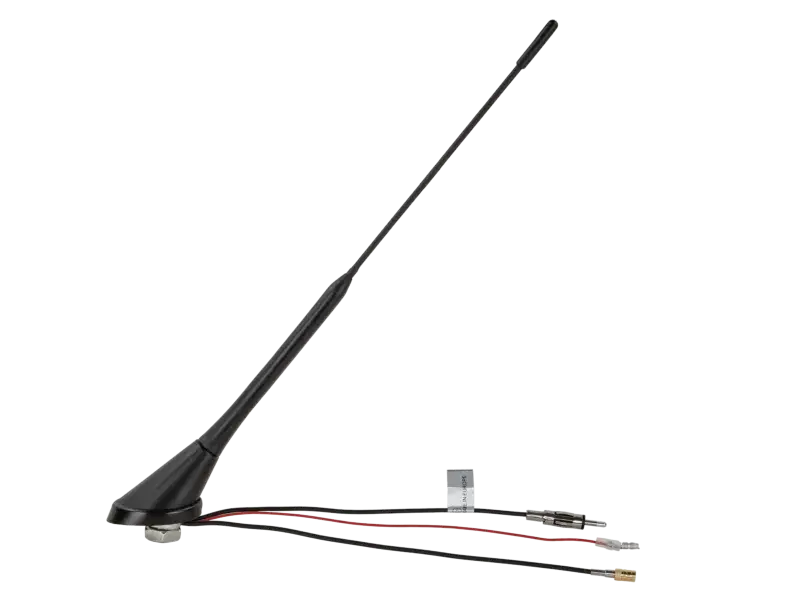

ACV Dachantenne AM/FM DAB+ 56° Stabneigung DIN(m) 12V extern Ausverkauf

Dachantenne AM/FM DAB+
acv basic hergestellt in der EU
Bauart: 16V
Das acv basic Antennenprogramm bietet durch die Auswahl von wertigen Bauteilen und sorgfältige Montage gute Empfangsleistungen auch bei nicht optimalen Rahmenbedingungen.
Zur Empfangsoptimierung von Antennenanlagen ist auf eine optimale Masseverbindung des Antennenfußes oder des Massebandes zu achten:
Vorhandenen Lack an den Kontaktstellen mit Werkstattmitteln entfernen und mit geeigneter Kontaktpaste gegen Korrosion schützen und das Antennenstabgewinde und das Antennenfußgewinde zur Kontaktoptimierung ebenfalls behandeln.
Hinweis:
rot +12V Speisespannung extern:
Anschluss > Antennenremote Nachrüstradio
Anschluss > Zündungsstrom Klemme 15 abgesichert
Bei Empfangsproblemen:
Antennenkabel und Antennendapter auf Durchgang prüfen
Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile / USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen
Empfangsarten:
AM/FM
DAB+
Montage:
Einbauort: Dach hinten
Bohrung rund: 15 mm
Bohrung quadrat: 14,5 mm x 14,5 mm
Stablänge: 32 cm
Stabneigung: 56°
Stabart: 16V
Stabgewinde: M5
Maße:
Gesamthöhe: 37 cm
Antennenfuß: L = 58 mm / B = 40 mm / H = 45 mm
Antennenfuß Gewinde: M5
Anschluss:
AM/FM: DIN(m) / L = 27 cm
DAB+: SMB(f) / L = 27 cm
Speisespannung extern: Rundstecker(m) / L = 27 cm
Frequenzbereich:
AM: 150 kHz – 1710 kHz
FM: 87,5 MHz – 108 MHz
DAB+: 174 MHz – 240 MHz
Zugewinn:
FM: +14 db
III Band: +15 db
L Band: +6 db
Spannungsversorgung:
AM/FM: +12V extern
DAB+: +12V extern
Optional:
AM/FM:
Antennenkabel Verlängerung DIN(f) > DIN(m) 250cm > Artikel: 1574-00
Antennenkabel Verlängerung DIN(f) > DIN(m) 350cm > Artikel: 1576-00
Antennenkabel Verlängerung DIN(f) > DIN(m) 450cm > Artikel: 1578-00
Antennenkabel Verlängerung DIN(f) > DIN(m) 500cm > Artikel: 1580-00
DAB+
Antennenkabel Verlängerung SMB(m)>SMB(f) 500cm > Artikel: 1502-500
Antennenadapter SMB(m)>SMA(m) > Artikel: 1502-29
