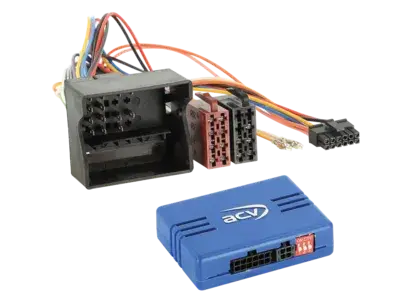

ACV LFB BMW/Mercedes/Smart/VW diverse Fahrzeuge Quadlock Finale Aktion

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock Mercedes Stecker > Artikel: 42cx28
Dipschalterstellung für Nachrüstgerät prüfen
Fahrzeuge Mercedes mit Audio 20 2-DIN OEM Gerät
Fahrzeuge Mercedes mit Audio 50 APS Comand NTG 2 / 2.5 OEM Navigation******
Fahrzeuge Mercedes Citan 420 (W420) mit Browse 1-DIN OEM Gerät
Fahrzeuge Mercedes Sprinter (W907/W910) mit Browse 1-DIN OEM Gerät
Fahrzeuge Mercedes Sprinter (W907/W910) mit Radiovorbereitung
Fahrzeuge Mercedes Vito (W447) mit Audio 10 / Audio 15 OEM Gerät
Fahrzeuge Mercedes Vito (W447) mit Audio 30 / Audio 40 OEM Navigation
Fahrzeuge VW Crafter mit RCD 3002 OEM Gerät
Fahrzeuge VW Crafter mit RNS 4001 / RNS 5001 OEM Navigation
Fahrzeuge Mercedes mit Harman Kardon OEM Soundsystem:
Aktivsystemadapter Mercedes/Porsche MOST>Cinch ISO > Artikel: 13-1190-52-1
Aktivsystemadapter Mercedes diverse Fahrzeuge MOST>Cinch > Artikel: 13-1190-53-1
Fahrzeuge Mercedes/VW ohne Radiovorbereitung
Fahrzeuge Mercedes/VW ohne 1-DIN OEM Gerät
Fahrzeuge Mercedes/VW mit Radiovorbereitung / 1 DIN OEM Gerät:
LFB Mercedes diverse Fahrzeuge ISO/10 Pin ISO/Mini ISO > Artikel: 42a-1190-001
Für folgende Fahrzeuge geeignet:
BMW
BMW 1er (E81/E82/E87/E88) 03/2004 – 10/2013**/****
BMW 3er (E90/E91/E92/E93) 03/2005 – 10/2013**/****
Mercedes
Mercedes A-Klasse (C169/W169) 10/2004 – 04/2008
Mercedes A-Klasse (C169/W169) 06/2008 – 06/2012
Mercedes B-Klasse (T245) 07/2005 – 04/2008
Mercedes B-Klasse (T245) 04/2008 – 09/2011
Mercedes C-Klasse (CL203/S203/W203) 02/2004 – 09/2007
Mercedes C-Klasse (C204/S204/W204) 08/2007 – 01/2011**
Mercedes C-Klasse (C204/S204/W204) 03/2011 – 10/2015**
Mercedes Citan 420 (W420) 10/2021 – 2023
Mercedes CLC-Klasse (CL203) 06/2008 – 02/2011
Mercedes CLK-Klasse (W209) 04/2005 – 01/2010
Mercedes CLS-Klasse (C219) 04/2008 – 09/2010
Mercedes E-Klasse (S211/W211) 03/2008 – 01/2009
Mercedes E-Klasse (A212/C212/S212/W204) 02/2009 – 03/2013**
Mercedes G-Klasse (W463) 04/2007 – 06/2008
Mercedes G-Klasse (W164) 09/2008 – 06/2012
Mercedes GL-Klasse (X164) 09/2006 – 05/2009
Mercedes GL-Klasse (X164) 05/2009 – 07/2012
Mercedes M-Klasse (W164) 07/2005 – 04/2008
Mercedes M-Klasse (W164) 10/2008 – 07/2011
Mercedes ML (W164) 07/2005 – 04/2008
Mercedes ML (W164) 10/2008 – 07/2011
Mercedes R-Klasse (W251) 09/2005 – 05/2007
Mercedes R-Klasse (W251) 05/2007 – 05/2010
Mercedes SLK-Klasse (R171) 04/2008 -03/2011
Mercedes Sprinter (W906) 04/2006 – 08/2013
Mercedes Sprinter (W906) 08/2013 – 05/2018
Mercedes Sprinter (W907/W910) 06/2018 – 12/2020*/***
Mercedes Sprinter (W907/W910) 11/2019 – 2023*/***
Mercedes Vito/Viano (W639) 04/2006 – 08/2010
Mercedes Vito/Viano (W639) 09/2010 – 03/2014
Mercedes Vito (W447) 10/2014 – 02/2019*/**/***
Mercedes Vito (W447) 05/2019 – 2023*/**/***
Smart
Smart For Four (W454) 01/2004 – 04/2007*****
VW
VW Crafter I (2EC/2EK/2F) 03/2006 – 07/2011**
VW Crafter I (2EC/2EK/2F) 07/2011 – 11/2016**
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rosa: +12V Zündung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiß: +12V Rückwärtssignal 1,5A max.
gelb/grün gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung
*Fahrzeuge mit E-Call > Artikel: 1424-27-0
**Fahrzeuge mit +12V Dauerstrom Abschaltfunktion > +12V Dauerstromanschluss Klemme 30 Batterie abgesichert
***Fahrzeuge mit Audio 10 OEM Gerät nur laut/leise Funktion unterstützt
***Fahrzeug gegebenenfalls auf Audio 15 OEM Gerät codieren
****Fahrzeuge mit PDC hinten > Artikel: 42cxpdc
*****Fahrzeuge mit Comand OEM Navigation 40 Pin Quadlock
******Uhrzeiteinstellung nicht unterstützt > Fahrzeuge auf Audio 10 / Audio 20 OEM Gerät codieren wenn möglich
Anschlusskabel für folgende Radiohersteller:
Multilead diverse Geräte: 42arc100
Alpine 3,5mm Klinkenanschluss: 42arc101
Blaupunkt 2010> 3,5mm Klinkenanschluss: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss: 42arc000
China HU Key1 / Key2 / (GND) Anschluss: 42arc000
Clarion 3,5mm Klinkenanschluss: 42arc104
Digital Dynamics Einkabelanschluss: 42arc108
ESX Key1 / Key2 Anschluss: 42arc000
JVC 3,5mm Klinkenanschluss: 42arc104
JVC Einkabelanschluss: 42arc105
Kenwood Einkabelanschluss: 42arc105
Kenwood 2017> 3,5mm Klinkenanschluss: 42arc107
Kenwood 2020> Key1 / Key2 / GND Anschluss: 42arc000
Pioneer 3,5mm Klinkenanschluss: 42arc107
Snooper Key1 / Key2 Anschluss: 42arc000
Sony 3,5mm Klinkenanschluss: 42arc107
XZent Einkabelanschluss: 42arc108
Zenec Einkabelanschluss: 42arc108
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
