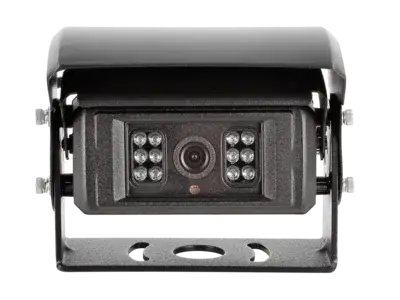

Top-Preis ACV Rückfahrkamera Transporter/Wohnmobil Shutter/Heizung

Design: Transporter / Wohnmobil
Montageart: Anbau / Dachmontage
Mit automatischer Shutter Funktion / Kameraheizung / Nachtsichtfunktion
Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V > +24V
Anschluss:
rot : +12V > +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
grün: +12V > +24V Trigger für Shutterfunktion auf/zu
Cinch(m) gelb: Video
Produktmerkmale Kamera:
Aufbau: Metall
Farbe: schwarz
Extras: Automatische Shutter Funktion / Kameraheizung / Nachtsichtfunktion
Sensor Typ: 1/3″ CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 960 x 480
Linse: 2,8mm
Min. Lux: 0 Lux bei aktiver Nachtsichtfunktion
Nachtsicht: 10 Meter
Auflösung: 520 TV lines
Linsenwinkel: diagonal 130°
Blickwinkel: horizontal 100° vertikal 65° +5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
Bertiebsspannung: +12V Gleichspannung
Versorgungsspannung: +12V > +24V Gleichspannung
Stromaufnahme: max. 200mA bei aktiver Nachtsichtfunktion
Betriebstemperaturbereich: -30°C – 75°C
Aufbewahrungstemperatur: -40°C – 85°C
Abmessungen: L / B / H – 120mm / 75mm / 100mm
Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
Verlängerung 15m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
grün: Trigger
Cinch(m) gelb: Video
Installationszubehör:
Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
