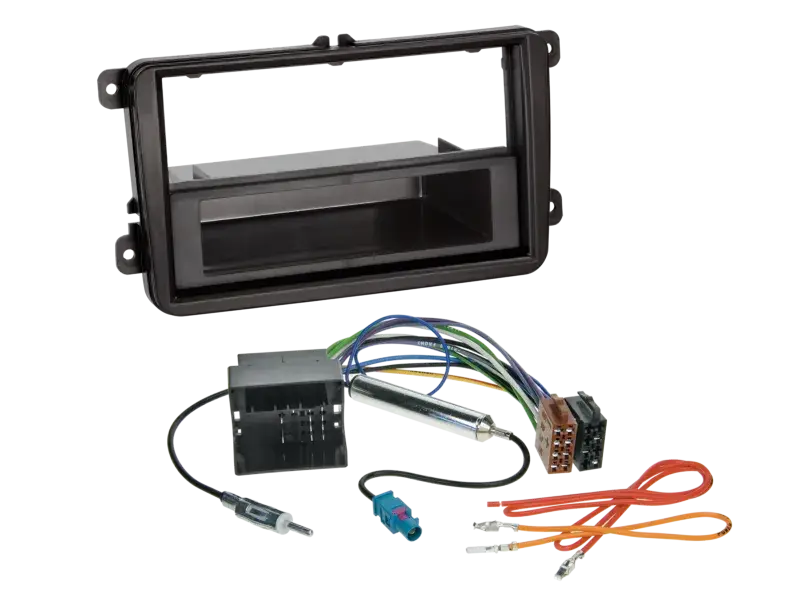

Top-Seller ACV 2-ISO Kit mit Fach Seat/Skoda/VW Fahrzeuge passiv/Antenne

Radioblende 2-ISO mit Fach und Radioanschlusskit passiv Seat / Skoda / VW
Viele Autohersteller verbauen eigene fahrzeugspezifische Radios, die optisch an die Mittelkonsole angepasst sind.
Einbaukits beinhalten alle Komponenten zum Austausch eines OEM Gerätes.
Beachten Sie die Einbauempfehlungen der Einzelkomponenten.
Bei passiven Radioanschlusskits sind unter Umständen weitere Montageschritte erforderlich und es werden keine Fahrzeugfunktionen oder Einstellungen unterstützt.
Überprüfen Sie vor der Installation das OEM Gerät und das Fahrzeugmenü auf diverse Einstellungen.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen undFahrzeugeinstellungen auf Funktion prüfen.
Hinweis:
passiv
Anschluss: 40 Pin Quadlock VAG Stecker
Anschluss: OEM Antenne Fakra(m) > DIN(m)
Anschluss:
rot: +12V Zündungsstrom Klemme 15 Sicherungskasten abgesichert
orange: +12V Licht / Dimmer Klemme 58 Sicherungskasten abgesichert
Radioblende mit 2-ISO Einbauausschnitt
Einbausatz für 2-DIN Geräte:
2-ISO Radioblende ISO universal / 103mm x 183mm > Artikel: 381230-00
Fahrzeuge Seat Leon / Toledo:
mit Golf V/IV Style OEM Gerät mit CD-Schacht im Gerät
ohne OEM Gerät mit CD-Schacht in der Geräteblende
Fahrzeuge Skoda:
Skoda OEM Radioblende erforderlich*/**/***/****
Fahrzeuge Skoda:
mit Bolero / Stream OEM Gerät
mit Amundson / Columbus OEM Navigation
ohne Technisat OEM Gerät
Fahrzeuge VW:
Fahrzeuge mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät
Fahrzeuge mit RNS315 / RNS510 OEM Navigation
Fahrzeuge ohne RCD320 OEM Gerät mit ISO Steckern
Fahrzeuge ohne OEM Soundsystem
Anpassungsarbeiten der Blende mit Werkstattmitteln erforderlich wenn notwendig
Für folgende Fahrzeuge geeignet:
Seat
Seat Alhambra (7N) 10/2010 – 04/2015
Seat Leon (1P) 09/2005 – 03/2009
Seat Leon (1P) 04/2009 – 11/2012
Seat Toledo (NH) 03/2013 – 05/2015
Skoda
Skoda Fabia (5J) 03/2007 – 04/2010
Skoda Fabia (5J) 06/2010 – 06/2014
Skoda Octavia (1Z) 06/2004 – 05/2009*
Skoda Octavia (1Z) 01/2009 – 03/2013**
Skoda Rapid (NH) 10/2012 – 04/2015***
Skoda Roomster (5J) 09/2006 – 04/2010
Skoda Roomster (5J) 06/2010 – 02/2015
Skoda Praktik (5J) 09/2006 – 04/2010
Skoda Praktik (5J) 06/2010 – 02/2015
Skoda Superb (3T) 07/2008 – 05/2013****
Skoda Yeti (5L) 08/2009 – 10/2013*****
VW
VW Amarok (2H) 03/2010 – 08/2016
VW Beetle (16) 11/2011 – 06/2016
VW Caddy (2K) 10/2003 – 04/2015
VW Caravelle (7H) 09/2009 – 05/2015
VW CC (3C/35) 06/2008 – 08/2016
VW EOS (1F) 05/2006 – 04/2015
VW Fusca (Brazil) 2005 – 2011
VW Golf V (1K) 11/2003 – 09/2008
VW Golf V (1KM) 06/2007 – 10/2009
VW Golf V Plus (1KP) 01/2005 – 02/2009
VW Golf VI (1K) 11/2008 – 09/2012
VW Golf VI (1KM) 11/2009 – 04/2013
VW Golf VI Plus (1KP) 03/2009 – 01/2014
VW Jetta III (1K5/1KM) 09/2005 – 10/2010
VW Jetta IV (162) 01/2011 – 08/2014
VW Magotan (Asia) 2005 – 2011
VW Multivan (7H) 09/2009 – 05/2015
VW Passat B6 (3C2) 11/2005 – 07/2010
VW Passat B6 (3C5) 08/2005 – 07/2010
VW Passat B7 (3C/362) 11/2010 – 10/2014
VW Polo V (6R) 06/2009 – 01/2014
VW Scirocco III (13) 08/2008 – 04/2014
VW Sagitar (China) 2005 – 2011
VW Sharan II (7N) 08/2010 – 04/2015
VW Suran 2009 – 2015
VW Tiguan I (5N) 10/2007 – 04/2016
VW Touran (1T) 01/2003 – 04/2015
VW T5 Transporter (7H) 09/2009 – 05/2015
VW Vento (Mexico) 2005 – 2011
Farbe: schwarz
*Fahrzeuge mit Amundsen / Columbus / Nexus OEM Navigation
**Fahrzeuge mit Bolero / Swing OEM Gerät > Skoda OEM Navigation Blende Artikelnummer: ausstattungsabhängig
***Skoda OEM Blende > Skoda Artikelnummer: 5JA858 415 9B9
****Fahrzeuge mit Amundsen / Columbus OEM Navigation
****Fahrzeuge mit Bolero / Swing OEM Gerät > Skoda OEM Navigation Blende Artikelnummer: 3TO8580691QB
*****Skoda OEM Blende > Skoda Artikelnummer: 5L0858069L1 QB
Lieferumfang:
2-ISO Radioblende mit Fach Seat/Skoda/VW schwarz lose > Artikel: 281320-10-0
ISO Adapterkabel Audi/Seat/Skoda/VW Quadlock/Fakra>DIN lose: Artikel: 1324-46-0
Optional:
Ablagefach INBAY® für 2-ISO Radioblenden 103mm Höhe > Artikel: 241000-04-1
2-DIN Radioblende INBAY® Seat/Skoda/VW schwarz > Artikel: 241320-10-1
2-ISO Radioblende ISO universal/103mm x 183mm: 381230-00
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
