Lenkradfernbedienungsadapter Mazda
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
analog

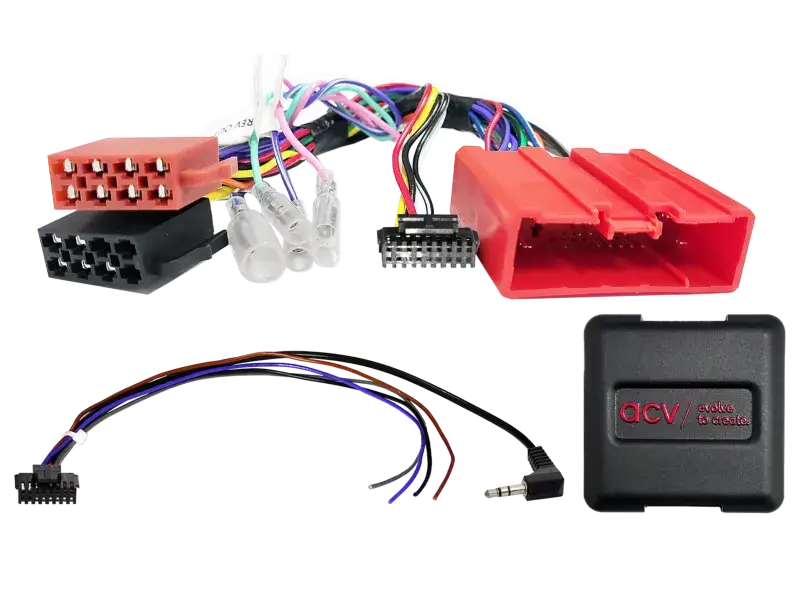

Anschluss: 24 Pin Mazda Stecker
Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
blau/weiß: +12V Amp Verstärker Remote
Fahrzeuge mit / ohne BOSE OEM Soundsystem*
Temperaturanzeige nicht unterstütz
Uhrzeit/Datum Einstellungen nicht unterstützt
Fader Einstellungen Fahrzeugen mit CAN Bus nicht unterstützt
Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)
Für folgende Fahrzeuge geeignet:
Mazda 2 (DY) 04/2003 – 10/2007
Mazda 2 (DE) 10/2007 – 05/2015**
Mazda 3 (BK) 01/2004 – 03/2009
Mazda 3 (BL) 05/2009 – 09/2013
Mazda 5 (CR) 06/2005 – 10/2010**
Mazda 5 (CW) 10/2010 – 08/2015**
Mazda 6 (GG/GY) 06/2002 – 02/2008
Mazda 6 (GJ) 02/2013 – 02/2015
Mazda 626 (GF/GW) 06/1997 – 07/2002
Mazda B-Serie II Pickup 07/1999 – 11/2006
Mazda BT-50 01/2007 – 07/2012
Mazda CX-5 (GH) 04/2012 – 02/2015
Mazda CX7 (ER) 10/2007 – 09/2009
Mazda CX7 (ER) 10/2009 – 09/2013
Mazda Demio (DW) 08/1998 – 08/2003
Mazda MPV (LW) 12/2000 – 11/2005
Mazda MX-5 (NB) 04/1998 – 08/2005**
Mazda MX-5 (NC) 10/2005 – 02/2009**
Mazda MX-5 (NC) 02/2009 – 07/2015**
Mazda Premacy (CP) 06/1999 – 05/2005
Mazda RX-8 (SE) 04/2003 – 10/2010
Mazda Tribute (EP) 09/2000 – 11/2005
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
Lenkradfernbedienung
analoge Signale je nach Fahrzeugausstattung nicht oder anderweitig belegt:
Anschluss auf richtige Belegung durch messen prüfenmit OEM Gerät durch messen prüfen
lila/weiß: +12V Rückfahrsignal
rosa: Geschwindigkeitssignal
grün: Masse GND Handbremssignal
blau/weiß: +12V Amp Verstärker Remote
*Fahrzeuge mit BOSE OEM Soundsystem > Artikel: 13-1190-50
**Fahrzeuge mit Panasonic OEM Gerät
**Fahrzeuge mit Sanyo OEM Gerät > Sanyo Kabelbaum entfernen (Schaumstoffummantelung im Radioschacht)
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
